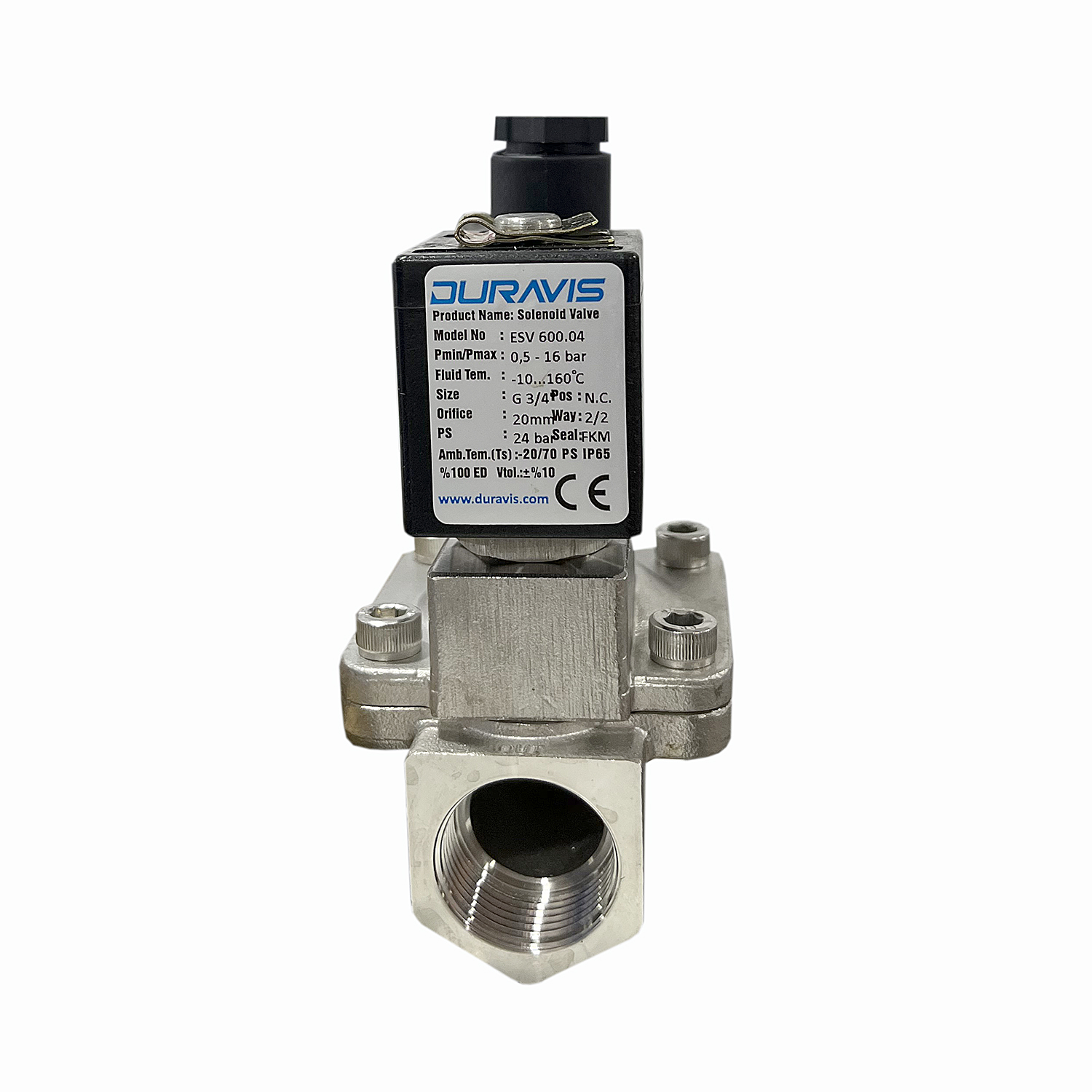

Electrovalva inox SS316 mediu agresiv industrial filet 3/4 normal inchis tensiune 230V Duravis Pn16
Electrovalva inox SS316 mediu agresiv industrial filet 3/4 tensiune 230v Duravis Pn16
Domeniu de utilizare :
- instalatii termohidraulice
- instalatii de racire a masinilor-unelte
- instalatii de udare
- instalatii de stingere a incendiilor
- instalatii igienice si sanitare
- instalatii de umplere a bazinelor cu apa
- instalatii de incalzire
- instalatii cu alimentare apa rece sau calda
- instalatii cu panouri solare
- instalatii de automatizare in general
- este potrivita pentru apa curata, fluide neutre si multe substante chimice, ulei, acid 10%, (pentru o lista completa de fluide vezi documente atasate)
- instalatii cu gaz inert
Caracteristici tehnice electrovalva:
- corp electrovalva inox SS316
- ax inox AISI 430
-functia electrovalvei este in mod normal inchis , aceasta se deschide cand este alimentata cu tensiune 230V
- presiune maxima de lucru 16 bar
- greutate 0.90 kg
- presiune minima pentru deschidere electrovalva 0.5 bar
- timp inchidere electrovalva 200 ms pana la 1500 ms
- timp deschidere electrovalva 500 ms pana la 2000 ms
- garnitura FKM
- interval temperatura fluid -10ºC la +160ºC
- interval temperatura ambientala -20ºC la +70ºC
- vascozitate maxima fluid 38 cSt (centistokes) or 38 mm2/s
-supapa are o valoare KV de 6.5 m3/h aproximativ 108 litri / minut ( debitul poate sa difere in functie de presiunea de lucru si vascozitatea lichidului)
- diametru trecere fluid 20 mm
Caracteristici electrice bobina cu conector pentru electrovalva
- tensiune alimentare 230V ± 10%
- frecventa tensiune 50hz
- protectie electrica IP65 (EM-60529) (cu conectorul instalat)
- consum electric 18 - 30 VA
- siguranta electrica (IEC 335, EN 60335-1, EN 60204-1)
- clasa de izolare bobina : H (180ºC)
- conector bobina:DIN 46340-3 borne (DIN 43650)
- specificati conector bobina:ISO 4400/EN 175301-803 ,Form A
- impregnare bobina: fibră de poliester-rășină de sticlă
- material de încapsulare a bobinei: armat cu fibră de sticlă
- ciclu de functionare al bobinei :%100 ED,mers continuu
- proiectare conform DIN VDE 0580
Instalare
Pozitia de montaj a electrovalvei este pe orizontala cu bobina pe verticala
Atenție !!! Înaintea electrovalvei trebuie instalat un filtru (ex.filtru y ori filtru borcan) pentru a se evita defectarea electrovalvei datorita impurităților din lichid
Poate fi comandata de un flotor plutitor electric , tablou de comanda cu senzori de nivel , termostat de contact , timer digital, temporizator analogic etc.
Dimensiune in mm - electrovalva inox normal inchis filet 3/4 230V AC
Diametru filet: | 3/4 |
Tensiune alimentare: | 230 V AC |
Mod operare: | normal inchisa |
Unitate vanzare | Bucata |
Presiune maxima de lucru: | 16 bar |
Valoare Kv (m3/h): | 6.5 |
Temperatura maxima de lucru: | + 160 °C |
Presiune minima de lucru: | 0.5 bar |
Documente Prezentare - Materiale Compatibile Corp Electrovalva.Pdf
- Materiale Compatibile Garnitura Viton.Pdf
Certificari - Doc.Pdf
Manuale - Manual Limba Romana.Pdf
